HOME > 제품소개 >  Countrol Units

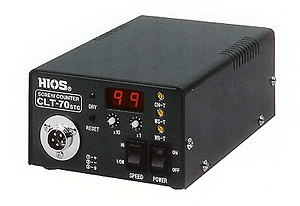

CLT-70STC
품 명 : CLT-70-STC
사용전원 : AC100V±5% (50/60Hz)
외부출력 : HI/LOW MAx. 4.5A
전력소비 : 100W
크기 : 122(W) x 190(D) x 71(H)
1.작업에 맞추어서 1~99까지의 나사조임 횟수를 카운트 합니다.

2. 마지막 나사의 조임이 완료되면 부져가울려 나사 조임 완료가 확인 됩니다.

3. 나사조임 완료 후에는 오토리셋 기능으로 바로 연속작업이 가능합니다.

4. 확인조임이나 과조임 방지 카운터를 내장하였습니다.
   (같은 나사의 2번 조임작업은 카운터하지 않습니다.)

5.모드 S/W 부터 카운터 기능등 부저음 표시 기능등이 장착되어있습니다.


■ MODE SWITCH

    SW1 : OFF로 설정하면 부저음 기능이 정지됩니다.(출하시 ON설정)
    SW2 : OFF로 설정하면 표시부의 횟수표시 기능이 정지 합니다.(출하시 ON설정)
    SW3~5 : 미사용

■ INPUT

     GND : 입력용 그라운드 단자
     SET : 작업 SET확인 신호 입력단자
     RESET : 외부 리셋 신호 입력단자
     D_ACT : 상시동작 모드 설정 입력단자
     (GND와 접속하면 SET/RESET 동작과 상관없이 드라이버 상시 동작가능)

■ OUTPUT

      GND(2) : 출력용 그라운드 단자
      COMP  : 작업완료 신호의 출력단자
                  (최대정격부하 DC30V 80mA)
      VALVE : 외부기기 제어신호의 출력단자
                   (최대정격부하 DC30V 80mA)
      +DC24V : 외부기기용 전원단자
                   (최대정격부하 DC24V 0.2A)
